RF회로 커넥터 용어 정리(N타입, SMA타입, BNC 타입)



회사생활을 하면서 어려웠던 것 중 하나가

케이블 커넥터 종류를 구분하는 것이었습니다.



그래서 오늘은 이미지와 함께 커넥터 용어를 정리해보겠습니다.





1. N 타입

• 가장 많이 활용되고 있는 케이블 중 하나입니다.
• 미국 벨 연구소 개발자인 Paul Neil의 이름을 붙여서 개발되었습니다.
• 11 GHz까지 역할 수행이 가능한 중간 사이즈의 RF connector입니다.
• 주로 계측기와 장비를 물릴 때 사용되며 RF 기기 내부 케이블 연결에 쓰이기도 합니다.
• 수놈을 암놈에 맞추고 돌려서 고정시킵니다.

반응형

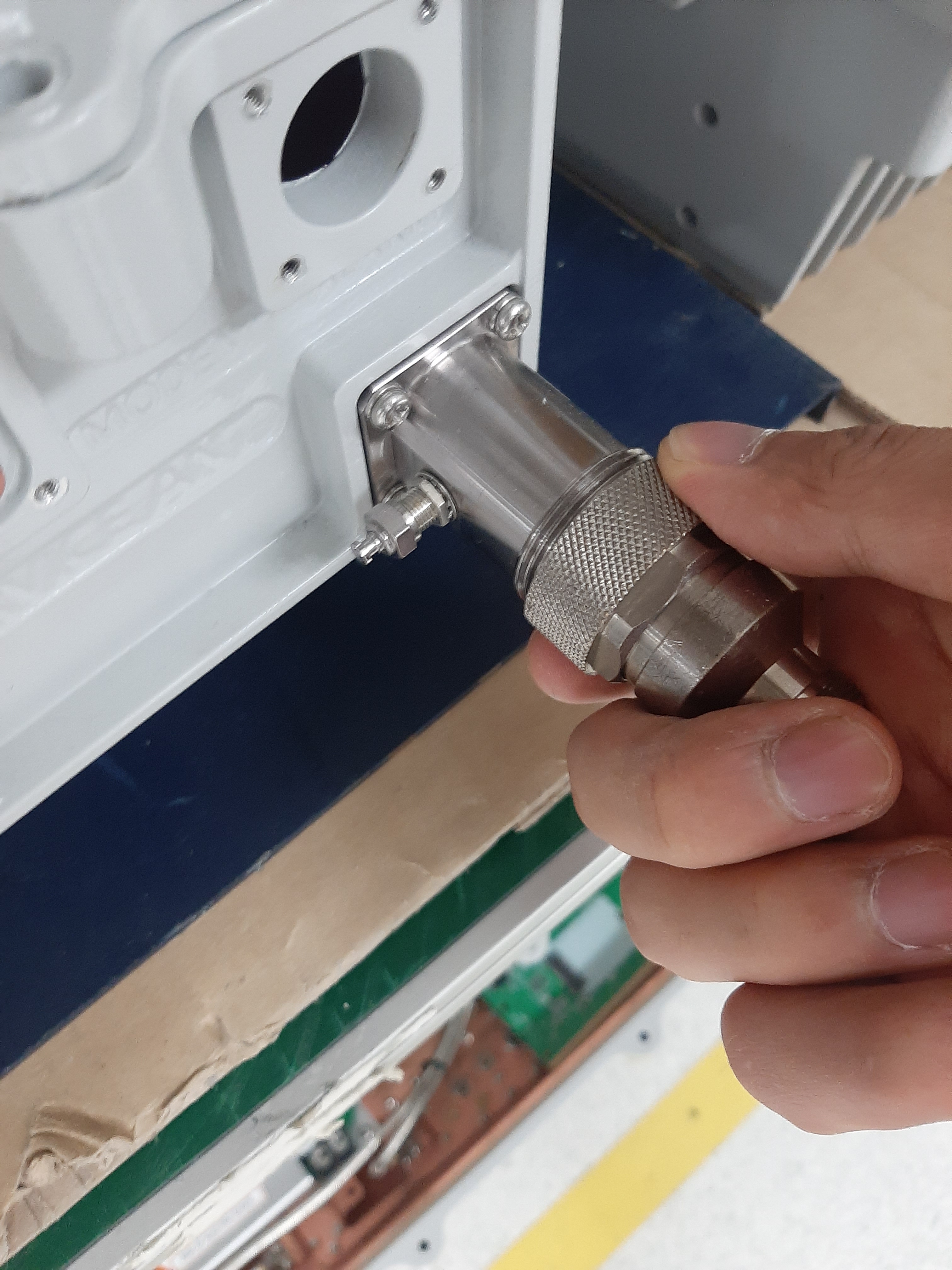

N타입 케이블





2. SMA 타입

• SubMiniature A를 줄인 이름입니다.
• 나사 체결 형태의 소형 사이즈의 RF connector입니다.
• 암놈, 수놈이 있으며 육각렌치를 사용해야 합니다.
• 고주파 대역, 소형화 추세에 맞게 사용이 되며 RF 기기들의 시스템들을 연결하는 수단으로 사용됩니다.

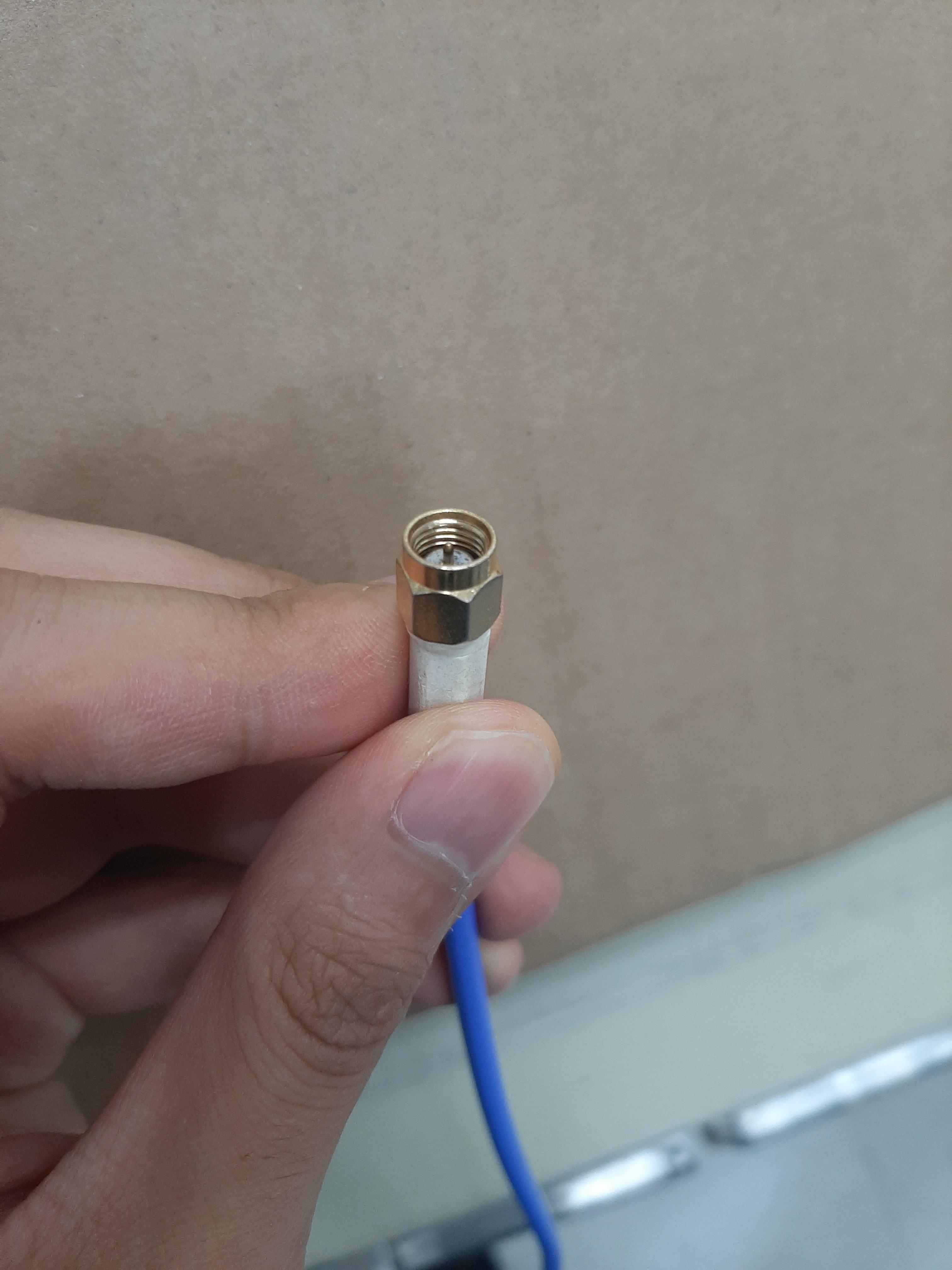

SMA타입 케이블

N타입보다 사이즈가 작죠? 그래서 중계기 내부에 시스템 연결에 많이 쓰입니다.

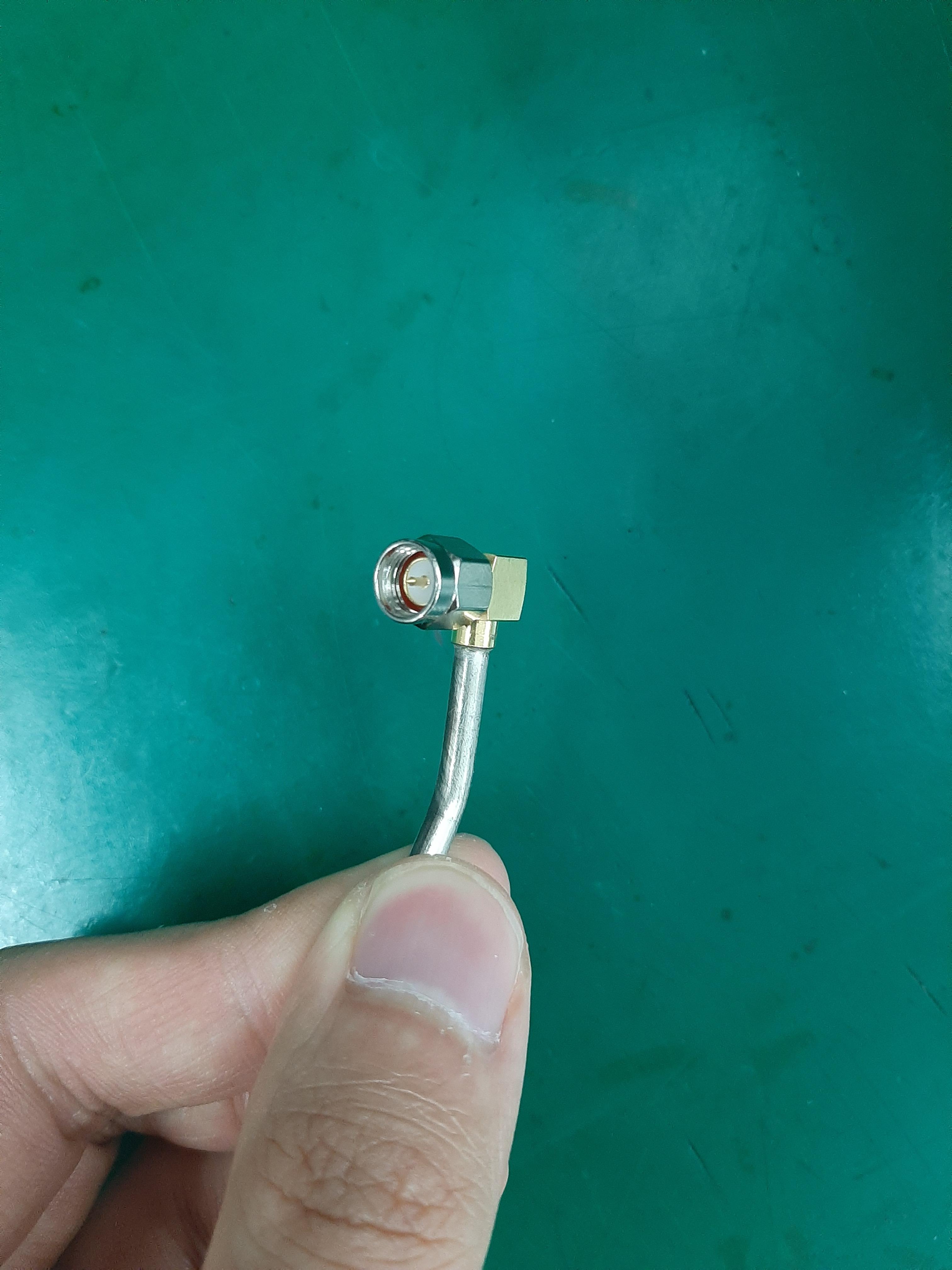

1자형, ㄱ자형 이 주로 쓰입니다.





3. BNC 타입

• Bayonet Neill Concelman의 약자입니다.
• Female커넥터에 걸림쇠가 있어 커플링 너트를 조금만 돌리면 체결이 되는 형태입니다.
• RF 계측기의 신호 ref를 맞출 때 사용됩니다.
• 영상신호 전송에도 많이 쓰입니다.

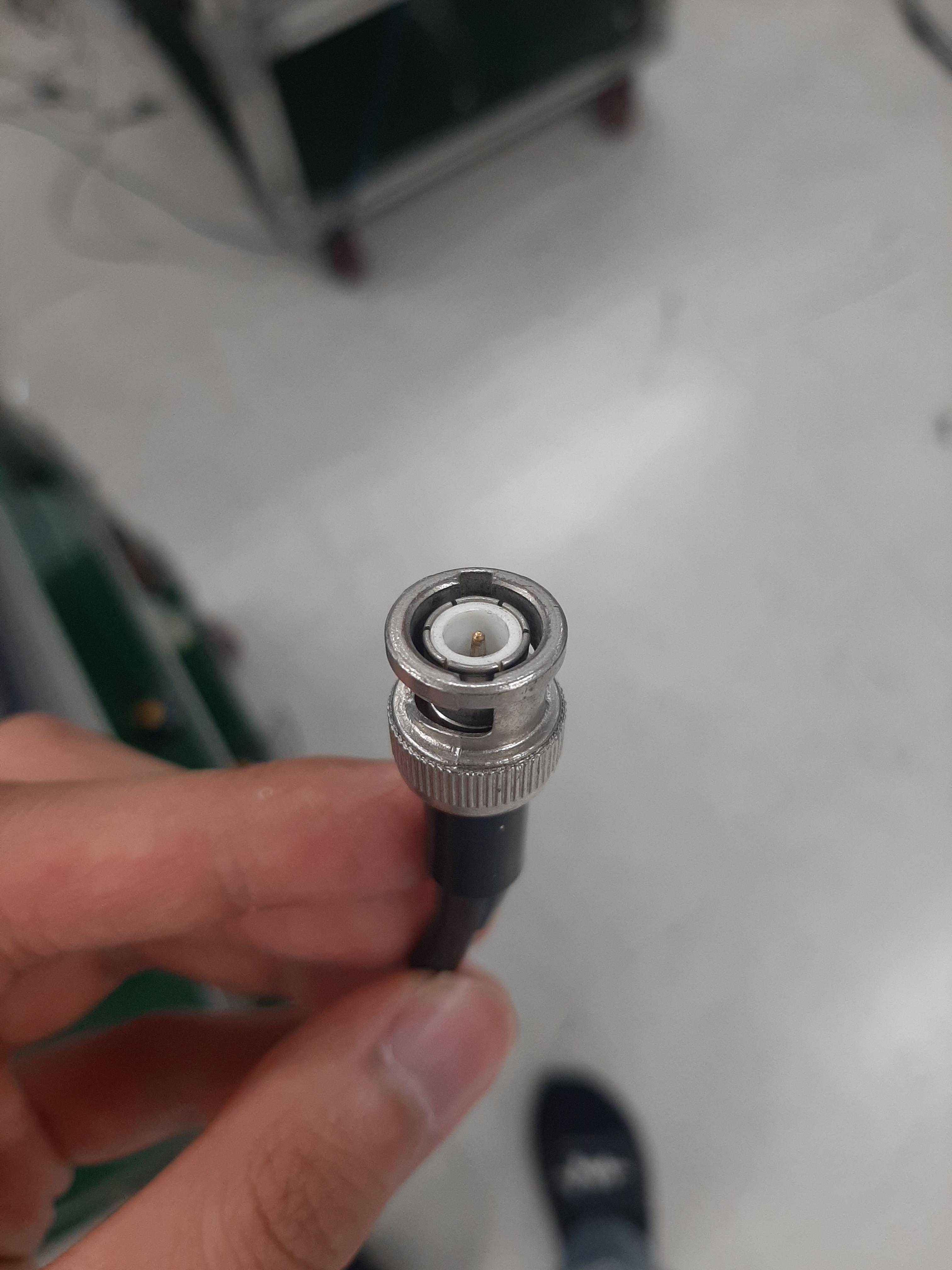

BNC타입 케이블

암놈에 걸림쇠 2개가 보이시나요??

저기에 맞춰서 넣은 다음 1/4만 돌리면 체결이 잘 됩니다.





4. DIN 타입

• 최대 7㎓까지 신호 전송이 가능하며 고전력 통신장치에 사용됩니다.
• N타입과 동일한 형태의 체결 방식이며 대형 사이즈입니다.

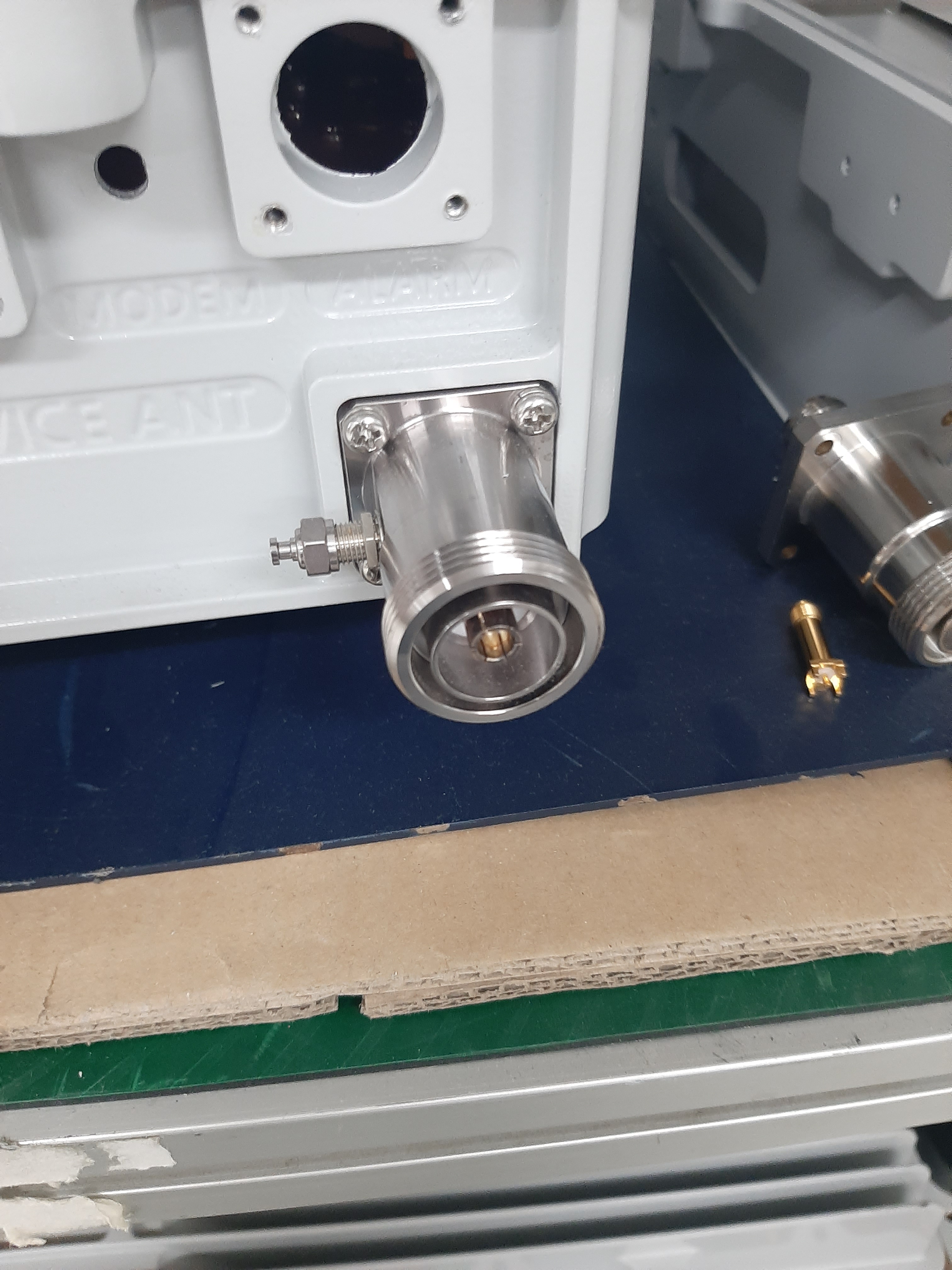

DIN타입 커넥터





마지막으로 케이블 결속시 주의할 점을 알려드리겠습니다.



※ 주의사항

 1. 체결시 수놈을 돌리고 암놈은 돌리지 말것

    → 케이블 손상으로 50옴 임피던스매칭이 영구적으로 틀어질 수 있습니다.

 2. 너무 꽉 체결하지 말것

    → 1번과 같은이유

 3. (계측기로 측정할때)가능하면 하나의 케이블을 사용할것

    → 케이블 로스가 있기 때문에 이미 cal을 잡은 케이블을 지속적으로 사용하는것이 좋습니다.



이상으로 커넥터 용어 정리를 마치겠습니다.

다음에 텀이나 감쇠기 등 역할을 다뤄보도록 할게요.
