SPDT RF SWITCH 분석(CMD196C3 데이터시트 읽기)

RF SPDT SWITCH 분석하기

SPDT RF 스위치에 대해 알아보겠습니다.

마우저에서 검색해서 눈에 보이는 아무거나 가져왔습니다. QORVO꺼네요.

데이터 시트는 구글에 검색해보셔도 되고 아래에 편하게 볼 수 있도록 올려놓겠습니다.





데이터시트 읽기

우선은 기본적인 특성부터 확인해 보겠습니다. DC~18 GHz면 주파수 범위는 굉장히 넓은 편이군요.

제가 사용하고 싶은 주파수 대역은 6 GHz 대역이라고 가정하겠습니다.

대표적으로 확인할 건 삽입 손실과 아이솔레이션인데 정확하게 6 GHz 대역에서는 어떤지부터 확인해야겠죠

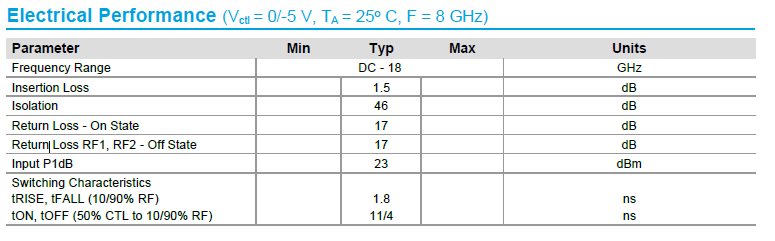

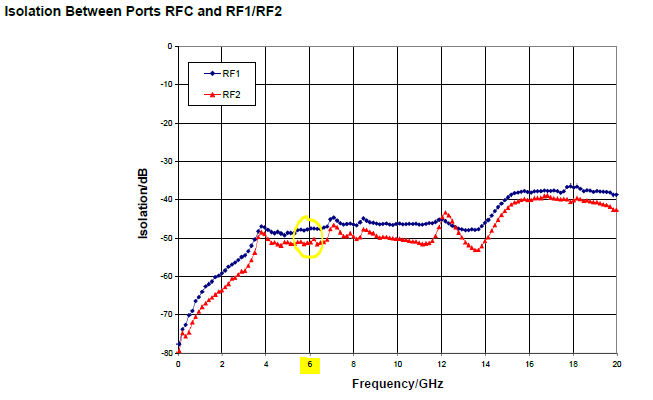

방법은 두 가지가 있는데 아래에 주파수 범위별 특성을 적은 표와 그래프를 확인하는 겁니다.

표와 그래프 둘 다 보면 좋겠죠.

6 GHz일 때 Insertion Loss는 1.5dB, Isolation은 46 ~ 52dB 정도 되는군요.

그러면 SPDT 스위치 작동 시 위 자료가 어떻게 적용되는지 확인해 보겠습니다.





제어 신호

컨트롤 핀 중에 한 곳은 무조건 음전 압이 들어가야 하군요. A Pin에 High, B Pin에 Low로 컨트롤 신호를 입력하면 RFC to RF1은 On, 즉 Insertion Loss가 적용되고 RFC to RF2는 Off, 즉 Isolation이 적용됩니다.

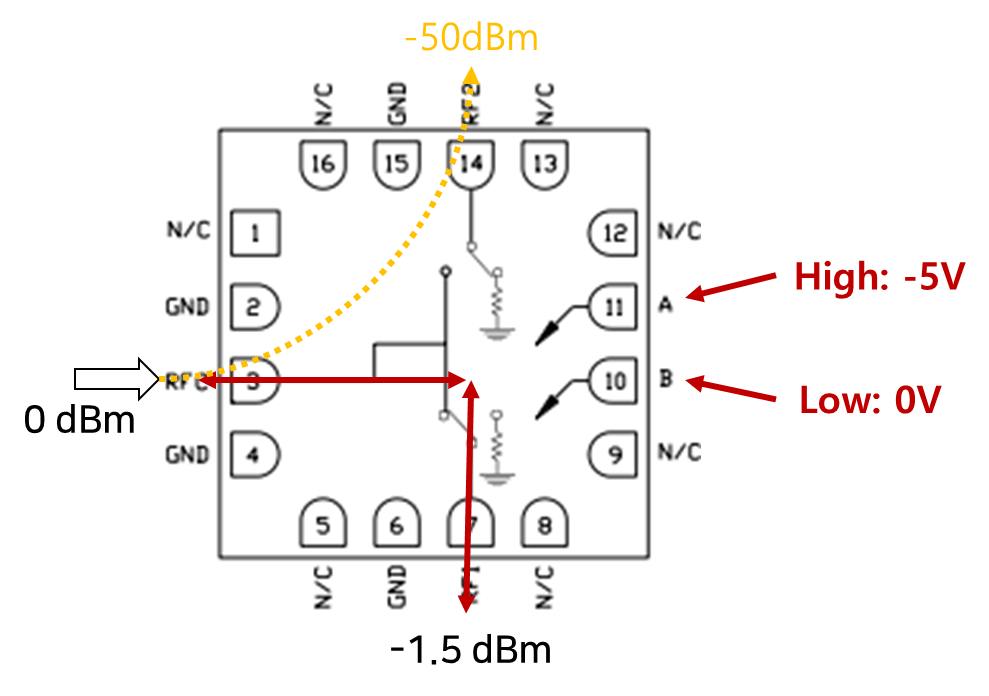

직관적으로 표현하면 아래와 같은 그림으로 나타낼 수 있겠네요.

SPDT SITCH 제어



고려해야 할 사항이 있는데요 바로 제어신호를 줄 때 A, B두 핀의 신호를 동시에 바꿔야 한다는 것입니다. A만 바꾸거나 B만 바꿔서 스위치 제어를 할 수 있으면 편할텐데 아쉽군요. 아무래도 PIN DIODE로 구성된 SPDT스위치라서 각 포트마다 순방향 바이어스와 역방향 바이어스를 걸어주어야 하기 때문일 것으로 보입니다.

반응형



관련된 구체적인 내용은 아래 RFDH에 자세히 설명되어 있으니 참고해 주세요.

http://www.rfdh.com/invite/ilab/k5_2c.htm

I-Laboratory 고주파회로교실 [Ⅴ. Control Circuit] 2.Switch (3) SPDT Switch



개발 전용 샘플 보드 활용

이런 칩을 테스트할 때 실제 데이터와 비교할 수 있게 메이커에서 제공하는 개발 보드가 있을 수도 있습니다.

개발 보드만 구매해서 직접 테스트해보고 데이터 시트와 비교한 뒤에 사용하는 것도 HW 개발 단계에서 변수를 줄일 수 있는 방법이 되겠네요.

CMD196C3 개발보드

다만 한 가지 아쉬운 건 개발 보드 Layout을 보면 제어 핀과 GND사이에 바이패스 커패시터가 2개씩 있는 것 같은데 CAP의 용량이 몇인지 안 나와 있는 게 아쉽네요. 개발 보드를 받는다면 측정을 해본다던가 해야 할 듯합니다.
