NPN트랜지스터란? KTC3875(NPN-Transistor)의 활용 예시

이번 시간에는 트랜지스터의 역할과 실제 회로에서 기능에 대해 공부해보도록 하겠습니다.



KTC3875_NPN_TR_datasheet.pdf

0.23MB







KTC3875라는 소자를 기준으로 알아볼 건데 데이터 시트와 함께 보시면 이해하기 좋습니다.





트랜지스터란?



아래 그림에서 처럼 Emitter(E), Collector(C), Base(B)라 불리는 세 개의 발이 있습니다.

Base에 신호를 주면 스위치가 ON 되는 기능입니다.(여기서 스위치란 C와 E사이가 short 됨을 말합니다.)



NPN트렌지스터

전류의 흐름을 증폭, 스위칭의 기능을 하는 것으로 알려진 BJT 트랜지스터입니다.

그림에서 보이는 화살표 방향은 전류의 방향을 나타냅니다.

전류의 방향이 C에서 E로 간다는 것과 GND로 가는 electric current의 방향을 나타냅니다.



RF에서 증폭은 AMP로 하기 때문에 TR의 기능은 스위칭이 대부분입니다.

NPN 트랜지스터의 원리

위 그림을 보시면 작동되는 기능을 이해하기 훨씬 쉬울 겁니다.

이번 시간에는 NPN트랜지스터의 데이터 시트를 읽고 사용되는 예제를 보며 해석하는 시간을 가지도록 하겠습니다.









최대 정격(MAXIMUM RATING)

최대 정격이란 소자에 허용되는 최고 한도 값으로 설계 시 필수적으로 고려해야 할 항목입니다.

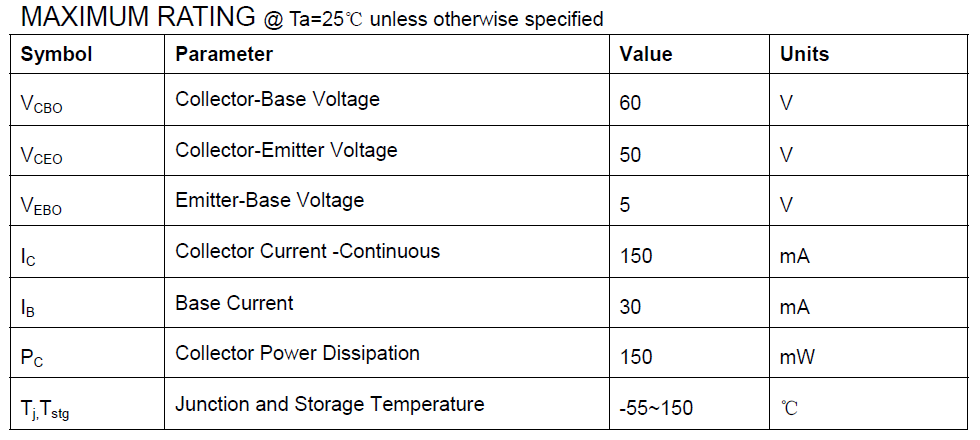

TR 최대정격

주위 온도(Ta)= 25℃로 상온을 기준으로 나타낸 것입니다. 고온이나 저온에서는 값이 조금씩 달라지겠죠?

위의 표는 주위온도 25℃에서 TR이 정상적으로 작동할 수 있는 최고 한계치를 나타내는 표입니다.





• VCBO(C-B 간 역방향 최대 전압) - C와 B사이에 역전압(개념적으로 B와 C 사이에 다이오드가 있기 때문에 그 다이오드의 항복 전압을 말합니다.)
• VCEO(C-E 간 최대 전압) - B단자를 OPEN 시킨 상태로 C와 E사이에 걸릴 수 있는 최대 전압
• VEBO(E-B 간 역방향 최대 전압) - E와 B사이에 역전압 (B와 E사이에 다이오드에 걸리는 항복 전압)
• IC(콜렉터 최대 전류)
• IB(베이스 최대 전류)
• PC(콜렉터 최대 허용 손실전력) - VCE와 IC를 통해 소비되는 전력의 최대치



ELECTRICAL CHARACTERISTICS와 TYPICAL CHARACTERISTICS는 공부가 되면 다음에 올리도록 하겠습니다.





사용 회로

PLL LOCK이 풀리는 것을 감지해주는 TR입니다.

PLL에서 LOCK이 걸려있다면 계속 B로 신호를 줍니다.

그렇다면 TR이 ON 되고 전압은 TR을 타고 E에 GND로 빠지겠죠.



반대로 LOCK이 잡혀있지 않으면 스위치 기능은 OFF가 되고 PLL_ALARM 핀을 타고 MCU에 신호를 전달하게 됩니다.

그렇게 된다면 LOCK이 풀렸다는 것을 Web-UI나 GUI를 통해 알려줄 수 있습니다.
